---
---
---(點(diǎn)擊查看產(chǎn)品報(bào)價(jià))
本文標(biāo)題："金相試樣切割機(jī)供應(yīng)廠商地址-試樣截取的注意事項(xiàng)"
新聞來(lái)源：未知 發(fā)布時(shí)間：2013-12-31 14:28:05 本站主頁(yè)地址：http://m.zulinpingtai.cn
金相試樣切割機(jī)供應(yīng)廠商地址-試樣截取的注意事項(xiàng)
試樣截取時(shí)應(yīng)注意事項(xiàng)
1)防止試樣在截取過(guò)程中出現(xiàn)過(guò)熱，以免試樣組織因受熱而發(fā)生變化。
特別是用火焰切割或電弧切割引起局部熔融時(shí)，應(yīng)將熔融部分及附近
出現(xiàn)的過(guò)熱部分完全去除。用金相試樣切割機(jī)或普通砂輪片切割機(jī)切割
時(shí)均應(yīng)用水充分冷卻，使最終獲得不受溫度影響的理想試樣。
2)無(wú)論采用何種切割方法，都會(huì)在試樣的切割面形成程度
不同的變形層，這一變形層會(huì)對(duì)金相組織產(chǎn)生影響，因此在切取
時(shí)應(yīng)力求將變形層減至最小。如用金相試樣切割機(jī)切取時(shí)，對(duì)砂
輪切割片的厚度、粒度以及切割速度均應(yīng)選取和控制。
3)截取樣品時(shí)應(yīng)注意保護(hù)試樣的特殊表面:如熱處理表面
強(qiáng)化層、化學(xué)熱處理滲層、熱噴涂層及鍍層、氧化脫碳層、裂紋
區(qū)以及廢品或失效零件上的損壞特征，不允許因截取而損傷。
4)對(duì)試樣的切割位置、形狀、大小、磨面選擇確定后，在試
樣上打上標(biāo)記并作好準(zhǔn)確記錄。

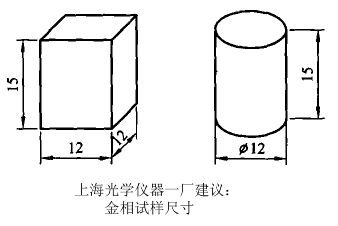

5)推薦取樣尺寸。推薦取樣尺寸見(jiàn)圖
GB/T 13298 - 91 金相顯微組織檢驗(yàn)方法中，推薦試樣尺寸以磨面面積
小于400mm2 高度15一20 mm2為宜。
圖片:31-1
所有資料用于交流學(xué)習(xí)之用，如有版權(quán)問(wèn)題請(qǐng)聯(lián)系，禁止復(fù)制,轉(zhuǎn)載注明地址
上海光學(xué)儀器一廠-專(zhuān)業(yè)顯微鏡制造商 提供最合理的顯微鏡價(jià)格
合作站點(diǎn)：http://www.sgaaa.com/顯微鏡百科
